โครงสร้างไฟล์

ตัวอย่าง Hello World ใช้เครื่องดนตรีชิ้นเดียวและท่อนเดียว หน้านี้เพิ่มเครื่องดนตรีชิ้นที่สอง ทิศทางการแสดง หมายเหตุประกอบ และการซ้ำ โดยใช้เพลงลาวดวงเดือนจริง

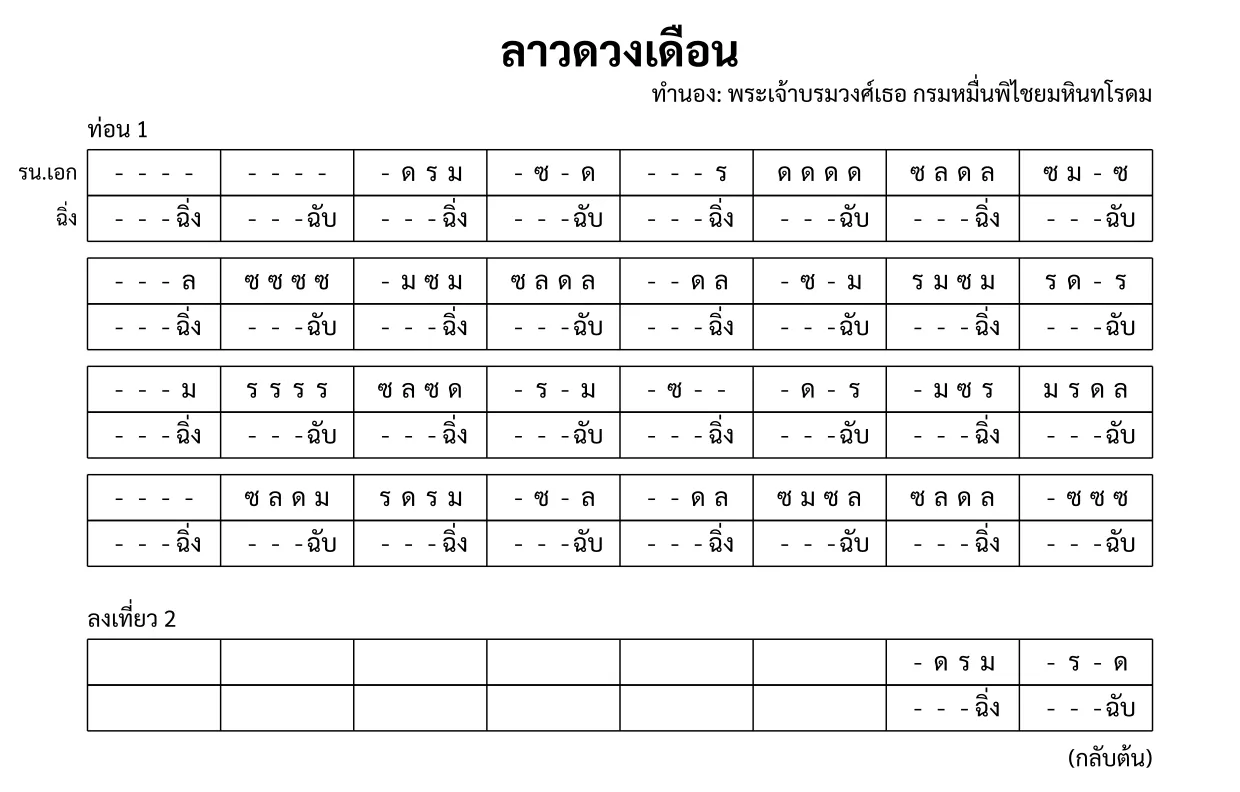

ลาวดวงเดือน, ท่อน 1

ตัวอย่าง XML

<?xml version="1.0" encoding="UTF-8"?>
<thai-score xmlns="https://thaimusicxml.anan.ovh/ns/1" version="1.0">
  <header>
    <title>ลาวดวงเดือน</title>
    <composer><text align="right">ทำนอง: พระเจ้าบรมวงศ์เธอ กรมหมื่นพิไชยมหินทโรดม</text></composer>
  </header>
  <structure>
    <direction>
      <nathap value="ลาว" />
      <chan value="2" />
      <bpm>60</bpm>
    </direction>
    <repeat times="2">
      <annotation>ท่อน 1</annotation>
      <section id="s1" name="ท่อน 1" />
      <annotation>
        <text align="right">(กลับต้น)</text>
      </annotation>
    </repeat>
  </structure>
  <ensemble>
    <part id="P1">
      <instrument-name>ระนาดเอก</instrument-name>
      <instrument-short-name>รน.เอก</instrument-short-name>
    </part>
    <part id="P2" type="unpitched">
      <instrument-name>ฉิ่ง</instrument-name>
    </part>
  </ensemble>
  <part-data part="P1">
    <section-ref section="s1">
      <line number="1">
        <measure number="1"><rest/><rest/><rest/><rest/></measure>
        <measure number="2"><rest/><rest/><rest/><rest/></measure>
        <measure number="3"><rest/><note pitch="ด"/><note pitch="ร"/><note pitch="ม"/></measure>
        <measure number="4"><rest/><note pitch="ซ"/><rest/><note pitch="ด"/></measure>
        <measure number="5"><rest/><rest/><rest/><note pitch="ร"/></measure>
        <measure number="6"><note pitch="ด"/><note pitch="ด"/><note pitch="ด"/><note pitch="ด"/></measure>
        <measure number="7"><note pitch="ซ"/><note pitch="ล"/><note pitch="ด"/><note pitch="ล"/></measure>
        <measure number="8"><note pitch="ซ"/><note pitch="ม"/><rest/><note pitch="ซ"/></measure>
      </line>
      <line number="2">
        <measure number="1"><rest/><rest/><rest/><note pitch="ล"/></measure>
        <measure number="2"><note pitch="ซ"/><note pitch="ซ"/><note pitch="ซ"/><note pitch="ซ"/></measure>
        <measure number="3"><rest/><note pitch="ม"/><note pitch="ซ"/><note pitch="ม"/></measure>
        <measure number="4"><note pitch="ซ"/><note pitch="ล"/><note pitch="ด"/><note pitch="ล"/></measure>
        <measure number="5"><rest/><rest/><note pitch="ด"/><note pitch="ล"/></measure>
        <measure number="6"><rest/><note pitch="ซ"/><rest/><note pitch="ม"/></measure>
        <measure number="7"><note pitch="ร"/><note pitch="ม"/><note pitch="ซ"/><note pitch="ม"/></measure>
        <measure number="8"><note pitch="ร"/><note pitch="ด"/><rest/><note pitch="ร"/></measure>
      </line>
      <line number="3">
        <measure number="1"><rest/><rest/><rest/><note pitch="ม"/></measure>
        <measure number="2"><note pitch="ร"/><note pitch="ร"/><note pitch="ร"/><note pitch="ร"/></measure>
        <measure number="3"><note pitch="ซ"/><note pitch="ล"/><note pitch="ซ"/><note pitch="ด"/></measure>
        <measure number="4"><rest/><note pitch="ร"/><rest/><note pitch="ม"/></measure>
        <measure number="5"><rest/><note pitch="ซ"/><rest/><rest/></measure>
        <measure number="6"><rest/><note pitch="ด"/><rest/><note pitch="ร"/></measure>
        <measure number="7"><rest/><note pitch="ม"/><note pitch="ซ"/><note pitch="ร"/></measure>
        <measure number="8"><note pitch="ม"/><note pitch="ร"/><note pitch="ด"/><note pitch="ล"/></measure>
      </line>
      <line number="4">
        <measure number="1"><rest/><rest/><rest/><rest/></measure>
        <measure number="2"><note pitch="ซ"/><note pitch="ล"/><note pitch="ด"/><note pitch="ม"/></measure>
        <measure number="3"><note pitch="ร"/><note pitch="ด"/><note pitch="ร"/><note pitch="ม"/></measure>
        <measure number="4"><rest/><note pitch="ซ"/><rest/><note pitch="ล"/></measure>
        <measure number="5"><rest/><rest/><note pitch="ด"/><note pitch="ล"/></measure>
        <measure number="6"><note pitch="ซ"/><note pitch="ม"/><note pitch="ซ"/><note pitch="ล"/></measure>
        <measure number="7"><note pitch="ซ"/><note pitch="ล"/><note pitch="ด"/><note pitch="ล"/></measure>
        <measure number="8"><rest/><note pitch="ซ"/><note pitch="ซ"/><note pitch="ซ"/></measure>
      </line>
      <ending pass="2">
        <annotation>ลงเที่ยว 2</annotation>
        <line number="4">
          <measure number="1"></measure>
          <measure number="2"></measure>
          <measure number="3"></measure>
          <measure number="4"></measure>
          <measure number="5"></measure>
          <measure number="6"></measure>
          <measure number="7"><rest/><note pitch="ด"/><note pitch="ร"/><note pitch="ม"/></measure>
          <measure number="8"><rest/><note pitch="ร"/><rest/><note pitch="ด"/></measure>
        </line>
      </ending>
    </section-ref>
  </part-data>
  <part-data part="P2">
    <section-ref section="s1">
      <line number="1">
        <measure number="1"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="2"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="3"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="4"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="5"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="6"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="7"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="8"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
      </line>
      <line number="2">
        <measure number="1"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="2"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="3"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="4"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="5"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="6"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="7"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="8"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
      </line>
      <line number="3">
        <measure number="1"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="2"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="3"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="4"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="5"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="6"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="7"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="8"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
      </line>
      <line number="4">
        <measure number="1"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="2"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="3"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="4"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="5"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="6"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        <measure number="7"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
        <measure number="8"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
      </line>
      <ending pass="2">
        <annotation>ลงเที่ยว 2</annotation>
        <line number="4">
          <measure number="1"></measure>
          <measure number="2"></measure>
          <measure number="3"></measure>
          <measure number="4"></measure>
          <measure number="5"></measure>
          <measure number="6"></measure>
          <measure number="7"><rest/><rest/><rest/><note sound="ฉิ่ง"/></measure>
          <measure number="8"><rest/><rest/><rest/><note sound="ฉับ"/></measure>
        </line>
      </ending>
    </section-ref>
  </part-data>
</thai-score>

ส่วนหัว

<header> อาจมี <composer> ควบคู่ไปกับ <title>:

<header>
  <title>ลาวดวงเดือน</title>
  <composer><text align="right">ทำนอง: พระเจ้าบรมวงศ์เธอ กรมหมื่นพิไชยมหินทโรดม</text></composer>
</header>

เช่นเดียวกับ <annotation> องค์ประกอบ <composer> อาจใส่เป็นข้อความธรรมดาหรือมี <text> เป็นลูกพร้อมแอตทริบิวต์ align ในที่นี้บรรทัดผู้แต่งจัดชิดขวา

โครงสร้าง

องค์ประกอบ <structure> บรรจุโครงสร้างโน้ต อาจมีหมายเหตุประกอบ ทิศทางการแสดง ท่อน และการซ้ำ:

<structure>
  <direction>
    <nathap value="ลาว" />
    <chan value="2" />
    <bpm>60</bpm>
  </direction>
  <repeat times="2">
    <annotation>ท่อน 1</annotation>
    <section id="s1" name="ท่อน 1" />
    <annotation>
      <text align="right">(กลับต้น)</text>
    </annotation>
  </repeat>
</structure>

<direction>: ทิศทางการแสดงที่มีผลกับทั้งโน้ต
- <nathap> ตั้งชื่อลูปกลอง ในที่นี้คือหน้าทับลาว
- <chan> กำหนดชั้น (ชั้นจังหวะ) value="2" หมายถึงสองชั้น ชั้นไม่ใช่จังหวะเวลา เป็นการเว้นระยะรอบฉิ่ง ดู แบบจำลองโน้ต สำหรับความแตกต่าง
- <bpm> กำหนดจังหวะที่ 60 จังหวะต่อนาที
<repeat times="2">: คลุมท่อนด้วย <repeat> เพื่อเล่นมากกว่าหนึ่งครั้ง ในที่นี้ท่อน 1 เล่นสองครั้ง
<annotation>: ข้อความอิสระ ใน <structure> หมายเหตุประกอบใช้ตั้งชื่อท่อนและเพิ่มบันทึกการแสดง <text align="right">(กลับต้น)</text> บอกผู้เล่นให้กลับไปต้นท่อน

การนับบรรทัดและห้อง

การนับเลขห้องและบรรทัดภายในองค์ประกอบแม่ของตัวเอง บรรทัดเริ่มนับจาก 1 ในแต่ละ <section-ref> ส่วนห้องเริ่มนับจาก 1 ในแต่ละ <line>:

<section-ref section="s1">
  <line number="1">
    <measure number="1">...</measure>
    <measure number="2">...</measure>
  </line>
  <line number="2">
    <measure number="1">...</measure>
  </line>
</section-ref>

ลำดับของท่อนคือตำแหน่งของ <section> แต่ละตัวเมื่อเทียบกับตัวอื่นใน <structure> ไม่ใช่จากแอตทริบิวต์ การซ้ำท่อนไม่เปลี่ยนหมายเลขบรรทัดหรือห้อง การเล่นรอบที่สองเริ่มนับใหม่จากบรรทัด 1 ห้อง 1 ดู ท่อน การซ้ำ และจุดจบ สำหรับการซ้อนซ้ำและ <line-repeat>

เครื่องดนตรีหลายตัว

<ensemble> อาจมีหลายพาร์ต:

<ensemble>
  <part id="P1">
    <instrument-name>ระนาดเอก</instrument-name>
    <instrument-short-name>รน.เอก</instrument-short-name>
  </part>
  <part id="P2" type="unpitched">
    <instrument-name>ฉิ่ง</instrument-name>
  </part>
</ensemble>

P1 คือระนาดเอก <instrument-short-name> ให้ป้ายชื่อสั้นสำหรับโน้ตที่มีพื้นที่จำกัด

P2 คือฉิ่ง เพิ่ม type="unpitched" หมายความว่าโน้ตใช้ sound แทน pitch:

<rest/><rest/><rest/><note sound="ฉิ่ง"/>

sound="ฉิ่ง" คือจังหวะเปิด และ sound="ฉับ" คือจังหวะปิด เพลงนี้เป็นสองชั้น ฉิ่งจึงตีหนึ่งครั้งต่อห้อง สลับฉิ่งกับฉับทุกห้อง ตัวหยุดสามตัวก่อนแต่ละจังหวะเติมช่องที่เหลือ

ข้อมูลพาร์ต

เครื่องดนตรีแต่ละตัวมีองค์ประกอบ <part-data> ของตัวเอง แอตทริบิวต์ part เชื่อมกลับไปยัง <part> ใน <ensemble>:

<part-data part="P1">
  <section-ref section="s1">
    <line number="1">
      <measure number="1"><rest/><rest/><rest/><rest/></measure>
      <measure number="2"><rest/><rest/><rest/><rest/></measure>
      <measure number="3"><rest/><note pitch="ด"/><note pitch="ร"/><note pitch="ม"/></measure>
      <measure number="4"><rest/><note pitch="ซ"/><rest/><note pitch="ด"/></measure>
      ...
    </line>
  </section-ref>
</part-data>

ทุก <part-data> มีโครงสร้างเหมือนกัน: <section-ref> เชื่อมโยงไปยังท่อน แล้วมี <line> และ <measure> แต่ละห้องมีช่องโน้ตสี่ช่องพอดี เพลงนี้มีสี่จังหวะต่อห้อง แต่ละจังหวะเป็นหนึ่งช่อง

สองห้องแรกของบรรทัด 1 เป็นตัวหยุดทั้งหมด ระนาดเอกเข้าในห้อง 3 ตัวหยุดหมายความว่าเครื่องดนตรีไม่ตีเสียงใหม่ในจังหวะนั้น ไม่ใช่ความเงียบ

ขั้นต่อไป ดู แบบจำลองโน้ต สำหรับแนวคิดพื้นฐานที่ทำให้องค์ประกอบเหล่านี้ทำงานอย่างที่เป็น

ลองเล่นใน Playground
